RS485 DMX stage lighting control cable

it support online buying:

http://www.aliexpress.com/store/401907


Microprocessor controls DMX512 timing - no flicker problems like the "Open" and clones.
Supported operating systems: Windows, MAC OS, Linux
Support DMXcontrol software
Support freestyler interface software
DMX512 Transmitter or Receiver
DMX transmit timing adjustment settings to "fix" issues with non-compliant DMX lighting gear.
DMX receive rate throttling option to ensure receiving software isn't overloaded with too many frames per second.
3-pin XLR Female connector
Tough metal housing
No external power supply required
Internal double buffered DMX512 streams resulting in zero lost frames
Fully compatible with software suitable for ENTTEC USB Pro
Configuration utility (Windows .NET 3.5)

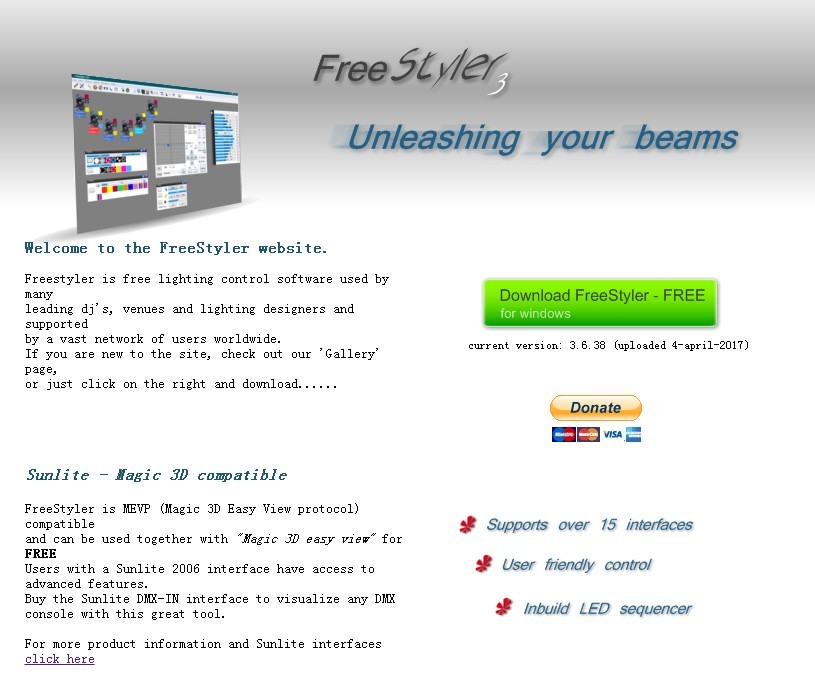

Freestyler software
Support Sunlite, enttec kiss box elc eurolite dmx controller software

RS485 DMX512舞台控制线 freestyler3 dmx400 dmx512 dmxcontrol download at sinforcon.com
usb rs485 驱动下载   rs485转usb驱动免费下载
rs485 灯光控制软件下载
usb串口驱动下载
usb rs485 lighting contral cable diy 灯光控制线DIY制作
客户应用案例:支持DMXCONTROL, SGM UPLOADER

满足基于RS485总线的智能灯光控制系统

CREATOR快捷CR-DMX512扩展卡,是根据用户实际需要而自行选配的,主要是用来增加中控主机对DMX512控制协议的支持。用来控制支持DMX512协议的系列灯具,如电脑摇头灯LED跑马灯、LED旋转灯泡、DMX水晶魔球灯、家用舞台灯具等。主要特点:

  • 采用国际通行的DMX512 传输协议;
  • 单卡最多可达512 个通道输出,单台中控可支持4张DMX512控制卡;
  • 256 级调光灰度;
  • 标准的EIA485 接口;
  • 采用平衡驱动器和差分接收器的组合,抗共模干扰能力增强,即抗噪声干扰性好;
  • DMX512卡可以把舞台灯光的控制移植到触模屏或则平板电脑上来,可以做场景预设,简化操作等;
  • 可直接控制采用相同协议的任何调光器,组成数码调光控制系统;
  • 可控制各类DMX512协议的调光器、硅箱、控制器,甚至冷焰机、烟幕机、电脑灯等效果设备;
  • 可储存灯光场景,可编辑走灯程序,同时支持调光台运行手动调光场景,集控场景,走灯程序。从上面可以知道,他是支持485端口协议的。

什么是DMX512?

led灯具调光和控制中,人们大量采用了DMX512的控制协议,它是由美国剧场技术协会(United State Institute for Theatre Technology,Inc)于1986年8月提出的一个能在一对线上传送512路可控硅调光亮度信息的标准。
DMX512通信方式是采用了异步通信格式,每个调光点由11位组成,其中一个是起始位,8位调光数据,两个停止位.每一次传输能512个调光点。EIA485(RS485)
DMX512是围绕工业标准EIA485接口设计的。EIA485属于接口、电压、电流等的“电”端。

使用方法:
 一个dmx512控制器控制器是许多舞台灯光系统的心脏。这些控制器通常发现的任何地方安装了舞台灯光,包括剧院,学校礼堂,甚至教堂。 DMX 512的控制器工作由一系列滑块。每个滑块的编号和被称为信道。大多数入门级控制器将采用4或8通道系统。舞台灯被连接到DMX 512控制器的一个特定信道。滑块然后将控制的灯的开/关功能。
  设置灯DIP开关到正确的通道。每个DMX灯光都会有一组对编号开关。这些白色的小开关将数范围从1到256 ,这取决于特定的光。对于第一道曙光,推动开关下的“ 1 ”标记为“开”的位置。这将设置此灯由滑块号为1的DMX控制器来控制。
  设置第二个灯光的DIP开关。如果想要这个光与第一个光孔同时工作,将开关设置在“ 1 ”标记为“开” ,就像第一光。如果想从第一个独立发光控制它,然后将开关设置在“ 2 ”标记为“开”。这将设置光线通过滑块数2的DMX控制器来控制。
  一个DMX电缆连接到DMX 512控制器的背面。将其插入端口标有“ DMX OUT ”就回来了。将另一端连接到第一个DMX灯光。光将有一个端口标有“ DMX在”连接电缆的这一端。
  第二个DMX电缆连接到这第一道曙光。使用标有“ DMX OUT ”端口来连接该电缆。运行电缆连接到第二个光把它们结合在一起。此端连接到第二个光孔的“ DMX在”端口。现在应该有从DMX控制器的电缆,以第一光,和两个指示灯连接以及电缆。
  测试的照明控制。电源上的DMX 512控制板上。推动滑块通道1一路攀升至100 %的强度。如果灯被设置为同时控制,这应该在两个电源指示灯。如果没有,就那么它应该只有电源灯亮1 。如果灯都设置了单独的控制,压力机滑块通道2一路攀升至100 %的强度,电源指示灯2上。
  按照以上的步骤,如果有需要的话,可以重复的DIP开关设置和DMX电缆连接尽可能多的灯。


ftdi usb dmx cable

Standard 10K ohm resistor for pull up and pull down resistors

Standard pinout: Pinout:  1 – Common,  2 – Data -,  3 Data +

Or please leave us messsage for customized pinout

  • USB to RS485 dmx cable for Stage Lighting Equipment
  • USB RS485 TO XLR 3P female socket for dmx cable
  • XLR 3P male/female, XLR 3P female
  • USB RS485 converter
  • FT232+SP485
  • 300 ~ 3Mbps baud rate
  • Up to 5km distance transfering
  • half duplex,non-isolated
  • ESD protection integrated
  • Support Android, Support Win 8, Win 7, win 10, Linix, Mac OS, Android
  • Internal 1024 byte EEPROM
  • support Vendor ID re-write,support Mprog3.5
  • Support FTDI VCP driver and D2XX driver
  • 26AWG * 3 core, OD4.0mm, PVC jacket
